碟形彈簧（Disc Spring）和碟形墊圈（Belleville Washer）在結構和功能上有相似之處，但通常根據設計細節和應用場景的不同而有所區分：
1. 定義與基本結構
碟形彈簧（Disc Spring）
通常由一組錐形碟片（單個或多個）疊加組成，通過軸向壓縮產生彈性變形，提供較大的彈簧力和行程。設計更復雜，可能涉及多片組合（串聯、并聯或混合排列），用于高負荷、大位移的場合。
碟形墊圈（Belleville Washer）
本質上是單片的錐形墊圈，形狀類似碟形彈簧，但通常作為單個元件使用。功能更簡單，主要用于防松、預緊或補償小范圍內的軸向位移。
2. 功能特點
特性 | 碟形彈簧 | 碟形墊圈 |
負載能力 | 高（可通過疊加增加） | 較低（單片承載） |
位移范圍 | 較大（多片組合調節） | 較小（單片變形有限） |
主要用途 | 緩沖、吸震、儲能、大負荷支撐 | 防松、預緊、小位移補償 |
組合方式 | 常多片組合（同向疊加或?qū)ο蚪M合） | 通常單片使用，偶見簡單疊加 |
3. 應用場景
碟形彈簧：
工業重型設備（如壓力機、閥門）、軌道交通（制動系統）、航空航天等高負荷、需精確彈性特性的場合。
碟形墊圈：

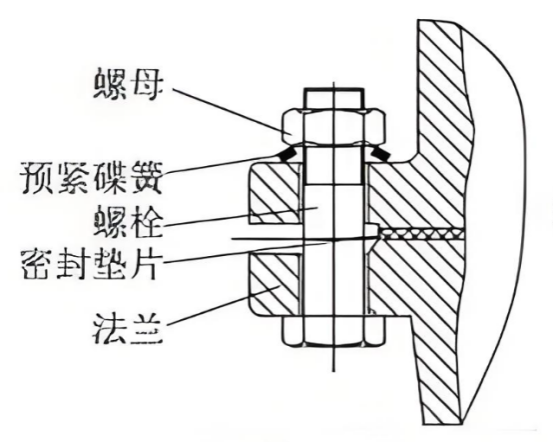

螺栓緊固防松（如發動機、管道法蘭）、小型機械的預緊裝置、電子設備中補償熱膨脹等。
4. 國際標準
碟形彈簧：
通常符合 DIN 2092/2093 標準，對材料、尺寸和負荷有嚴格規定。
碟形墊圈：
可能參考 DIN 6796 或 ANSI B18.21.1，更注重防松性能。
5. 關鍵區別
復雜性：碟形彈簧多為系統化設計（多片組合），碟形墊圈是單一元件。
性能：彈簧側重儲能與負荷，墊圈側重防松與補償。
術語習慣：在工程中，兩者名稱可能混用，但“碟形墊圈Belleville Washer”更多指單片，而“碟形彈簧Disc Spring”則涵蓋更廣。
